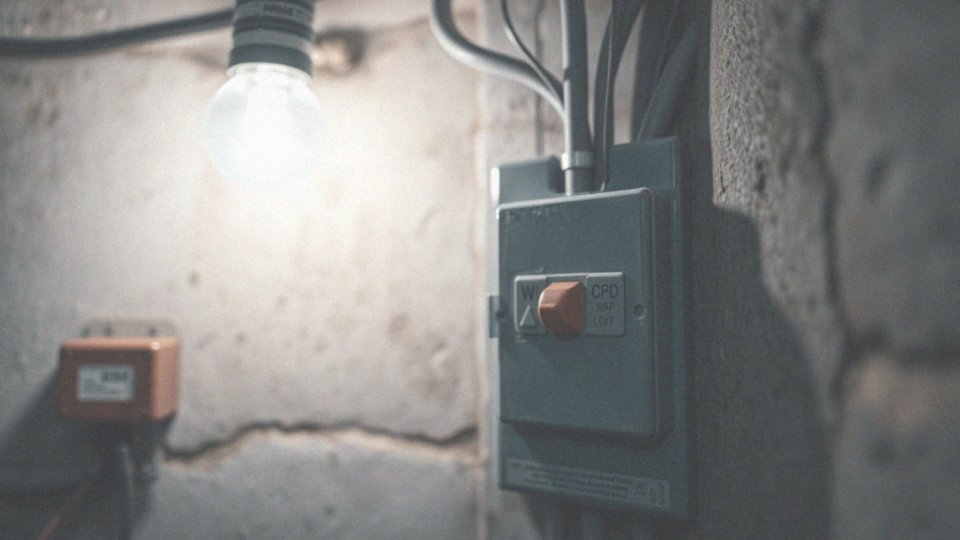

Jakie są objawy uszkodzonej różnicówki?
Uszkodzenie różnicówki może manifestować się na wiele sposobów. Często spotykanym sygnałem są:
- częste wyłączenia, nawet przy braku obciążenia,
- trudności z przyciskiem TEST, który może nie działać poprawnie,
- brak reakcji podczas testowania obwodów,
- dymiące urządzenia AGD i RTV, co może być ostrzeżeniem o zwarciu,
- brak działania jednej z faz w przypadku trójfazowej różnicówki,
- nietypowe napięcia w gniazdkach oraz palące się sprzęty, co stwarza realne ryzyko pożaru.
Kiedy różnicówka nie reaguje na prąd upływu ani nie identyfikuje zwarć doziemnych, potęguje to niebezpieczeństwo porażenia prądem. Dlatego tak ważne jest, aby na każdy z tych objawów reagować niezwłocznie. Ignorowanie ich może prowadzić do poważnych konsekwencji, takich jak awaria instalacji elektrycznej, a w najgorszym wypadku do tragicznych zdarzeń.
Dlaczego różnicówka często wybija?
Wyłącznik różnicowoprądowy, powszechnie nazywany RCD, często niespodziewanie się wyłącza, co może wynikać z wielu przyczyn. Najczęściej problem ten ma związek z instalacją elektryczną. Wiele przypadków dotyczy:
- przekroczenia prądu upływu,
- uszkodzonych urządzeń elektrycznych,
- błędnego podłączenia przewodów ochronnych (PE) i neutralnych (N),
- przepięć powstałych podczas burz,
- intensywnych wstrząsów elektrycznych,
- wahań napięcia w sieci energetycznej.
Dodatkowo, jeśli wyłącznik jest uszkodzony lub zużyty, jego efektywność znacznie spada. Należy również pamiętać o ryzyku zakłóceń elektromagnetycznych oraz zwarcia między przewodem neutralnym (N) a fazą. Warto wspomnieć, że niewłaściwy dobór parametrów pracy RCD czy użycie przestarzałych kabli mogą znacząco zwiększać prawdopodobieństwo, że zabezpieczenie zareaguje nieprawidłowo.
Co może powodować wybijanie różnicówki?
Wybijanie różnicówki może być spowodowane różnorodnymi czynnikami, które mają istotny wpływ na bezpieczeństwo całej instalacji elektrycznej. Wśród najczęstszych przyczyn znajduje się:
- niewłaściwa instalacja,
- uszkodzenia w urządzeniach AGD i RTV,
- błędy w wykonaniu, takie jak niepoprawne podłączenie przewodów ochronnych (PE) i neutralnych (N),
- przepięcia w sieci elektrycznej wywołane przez burze,
- problemy z transformatorami w obwodach oświetleniowych,
- zniszczone przewody zasilające,
- niewłaściwa rezystancja izolacji.
Gdy wyłącznik różnicowo-prądowy zawodzi, ryzyko wybijania znacząco się zwiększa, szczególnie w sytuacjach, gdy obciążenie przewyższa maksymalny dopuszczalny prąd upływu. Kiedy zostaje zidentyfikowane zwarcie, różnicówka automatycznie wyłącza zasilanie. Taki mechanizm ochronny nie tylko zabezpiecza użytkowników, ale również zapobiega poważniejszym uszkodzeniom instalacji. Zrozumienie tych wszystkich czynników jest kluczowe, aby skutecznie identyfikować i łagodzić problemy związane z wybijaniem różnicówki.

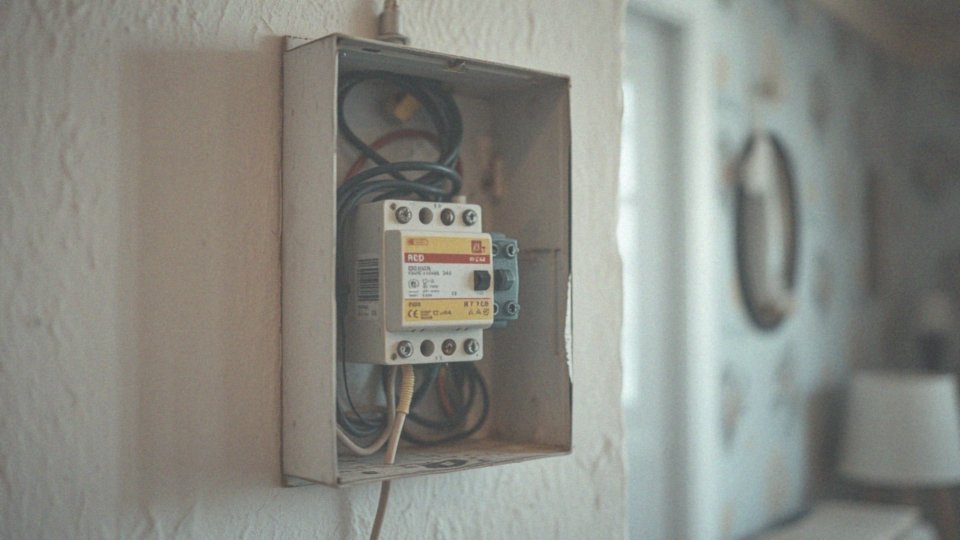

Jak prąd upływu wpływa na pracę różnicówki?
Prąd upływu odgrywa kluczową rolę w funkcjonowaniu wyłącznika różnicowoprądowego (RCD). To rodzaj energii, który wydobywa się z przewidzianego obwodu, często przez uszkodzoną izolację lub nieprawidłowe podłączenie sprzętu. RCD porównuje ilość prądu wpływającego i wypływającego, przy czym standardowa czułość wynosi zazwyczaj 30 mA. W momencie, gdy prąd upływu przekroczy tę granicę, wyłącznik natychmiast przerywa zasilanie, co pozwala na zminimalizowanie ryzyka porażenia prądem oraz możliwości wystąpienia pożaru.
Zwiększenie prądu upływu często ma miejsce, gdy do jednego obwodu podłączonych jest wiele urządzeń, takich jak:
- sprzęt AGD,
- sprzęt RTV.
W takiej sytuacji prądy z poszczególnych urządzeń sumują się, co może prowadzić do problemów. Częste wyłączanie RCD może być sygnałem, że zachodzi niepokojąca sytuacja związana z prądem upływu, zwłaszcza w przypadku uszkodzonej izolacji. To normalna funkcja ochronna, która ma na celu zapewnienie bezpieczeństwa użytkowników oraz ochronę całej instalacji elektrycznej.
Dodatkowo, niewłaściwa instalacja lub użycie uszkodzonych przewodów mogą przyczynić się do zwiększenia wartości prądu upływu, co z kolei wpływa na skuteczność działania RCD. Dlatego niezwykle istotne jest regularne monitorowanie obciążenia obwodu oraz kontrolowanie stanu instalacji, aby wykryć potencjalne problemy związane z prądem upływu i upewnić się, że wyłącznik działa prawidłowo.
Jak błędy wykonawcze mogą wpływać na działanie RCD?
Błędy w instalacji elektrycznej mają kluczowy wpływ na funkcjonowanie wyłącznika różnicowoprądowego (RCD). Na przykład:
- niewłaściwe połączenie przewodów ochronnych (PE) i neutralnych (N) może często prowadzić do nieuzasadnionego wyzwalania RCD,
- mostkowanie tych przewodów fałszuje pomiary prądu upływu, co skutkuje błędnymi aktywacjami,
- luźne połączenia przewodów N w listwach zwiększają opór elektryczny, co może prowadzić do poważnych zagrożeń,
- niewłaściwe prowadzenie przewodów sprzyja zjawiskom zwarciowym, co z kolei może spowodować unieruchomienie RCD.
Takie błędy nie tylko mogą doprowadzić do awarii urządzeń, ale również narażają użytkowników na realne niebezpieczeństwo. Dlatego tak istotne jest, aby regularnie przeprowadzać przeglądy instalacji i usuwać wszelkie wykryte niedociągnięcia. Dzięki temu możemy zapewnić prawidłowe funkcjonowanie RCD.
Dlaczego uszkodzone urządzenie może wyłączać różnicówkę?
Zepsute urządzenie może prowadzić do wyłączenia różnicówki, gdyż generuje zwiększony prąd upływu lub zwarcie. Kiedy izolacja sprzętów takich jak pralki, lodówki czy pompy wody ulega uszkodzeniu, prąd upływu zaczyna przepływać do obudowy. Następnie kieruje się przewodem uziemiającym (PE). Jeśli jego wartość przekroczy 30 mA, co jest standardowym progiem dla działania różnicówki, wyłącznik automatycznie rozłącza obwód. Taki mechanizm działa w celu ochrony przed porażeniem elektrycznym.
Podobna sytuacja ma miejsce w przypadku zwarcia; nagły skok prądu również aktywuje różnicówkę. Do urządzeń, które mogą produkować prąd upływu, zaliczają się między innymi:
- zasilacze lamp UV,
- elektrozawory,
- różne sprzęty AGD.
Warto pamiętać, że zarówno prąd upływu, jak i zwarcia, które często mają związek z przewodami zasilającymi, mogą negatywnie wpływać na poprawne działanie instalacji elektrycznej. Dlatego regularne przeglądy sprzętu oraz instalacji są niezwykle istotne. Umożliwiają one wczesne wykrycie użytkowania urządzeń elektrycznych potencjalnych nieprawidłowości, co znacznie podnosi bezpieczeństwo.
Jakie są przyczyny awarii różnicówki bez obciążenia?
Awaria wyłącznika różnicowoprądowego (RCD) bez obciążenia może wystąpić z kilku istotnych powodów. Do najczęstszych należą:
- uszkodzenia wewnętrznych komponentów, takich jak cewki i styki, które mogą być efektem ich naturalnego zużycia, przepięć czy zakłóceń występujących w sieci elektrycznej,
- błędne podłączenia, na przykład zamiana przewodów neutralnych (N) z ochronnymi (PE), co prowadzi do nieprawidłowego działania urządzenia,
- brak ciągłości przewodu neutralnego, co wywołuje nierównowagę prądów,
- korozja styków, która ogranicza efektywność działania RCD,
- zanieczyszczenia oraz uszkodzenia mechaniczne, które mają znaczny wpływ na funkcjonalność.
W instalacjach trójfazowych problemy takie jak brak jednej fazy czy uszkodzenie jednego z torów mogą dodatkowo przyczyniać się do trudności. Co więcej, podłączone do instalacji urządzenia mogą generować niebezpieczne warunki, co zmusza RCD do wyłączenia w celu zapewnienia ochrony. Regularne przeglądy stanu urządzeń i instalacji są niezwykle ważne, aby uniknąć takich problemów i zadbać o bezpieczeństwo użytkowników.
Jak zidentyfikować uszkodzony obwód powodujący wybijanie różnicówki?
Aby zidentyfikować uszkodzony obwód, który powoduje wybijanie różnicówki, należy przeprowadzić zestaw dokładnych testów wszystkich instalacji elektrycznych. Proces zaczynamy od:
- całkowitego odłączenia zasilania,
- włączania obwodów pojedynczo, co pomoże zlokalizować ten, który powoduje uruchamianie różnicówki,
- zmierzenia prądu upływu w każdej z wersji, wykorzystując dedykowany miernik,
- przyjrzenia się podłączonym urządzeniom, odpinając je jedno po drugim, aby stwierdzić, które z nich może być źródłem niebezpiecznego prądu.
Jeżeli różnicówka pozostaje sprawna, a pomiary prądu upływu wskazują na pozytywne wyniki, warto zwrócić uwagę na:
- zwarcie między przewodem neutralnym (N) a fazą,
- wizualną inspekcję stanu przewodów, gniazd oraz połączeń elektrycznych, aby wykryć ewentualne uszkodzenia lub wilgoć.
Jeśli zauważymy jakiekolwiek nieprawidłowości, należy niezwłocznie skontaktować się z elektrykiem, który dokładnie oceni sytuację i wprowadzi wymagane poprawki. Regularne kontrole instalacji są niezwykle istotne dla zapewnienia bezpieczeństwa użytkowników oraz zapobiegania poważniejszym awariom.

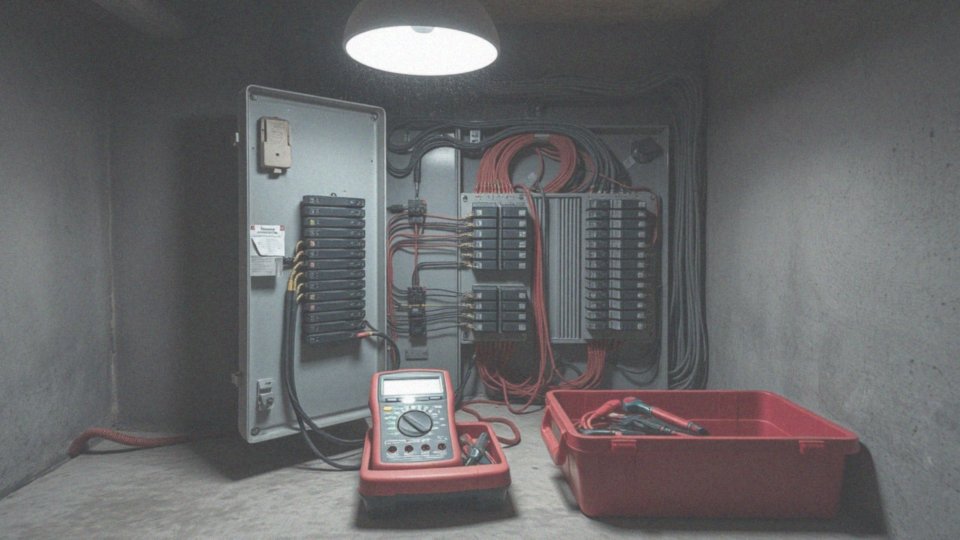

Jak rozwiązać problem z wybijaniem różnicówki w instalacji elektrycznej?
Aby skutecznie rozwiązać problem z wybijaniem różnicówki w elektrowni, kluczowe jest zidentyfikowanie źródła awarii. Na początek warto:
- odłączyć wszystkie urządzenia od zasilania,
- sprawdzić, czy to pomoże,
- przeanalizować instalację pod kątem możliwych błędów konstrukcyjnych.
Upewnij się, że przewody ochronne (PE) oraz neutralne (N) są właściwie podłączone, ponieważ ich mostkowanie może zaburzać pomiary prądu upływu. Kolejnym krokiem powinno być zmierzenie prądu upływu w różnych obwodach. Warto pamiętać, że norma wynosi 30 mA; przekroczenie tej wartości wymaga podjęcia odpowiednich działań. W przypadku stwierdzenia anomalii, dobrym pomysłem może być zainstalowanie oddzielnych zabezpieczeń RCD dla różnych sekcji, co pomoże zredukować łączny prąd upływu.
Nie zapomnij o regularnym monitorowaniu stanu instalacji przez pomiary, co pozwala na wczesne wykrycie problemów. Modernizacja przewodów, w tym wymiana tych uszkodzonych, znacząco poprawi niezawodność całego systemu. Pamiętaj, że wszelkie prace związane z instalacją elektryczną powinny zlecane być tylko doświadczonym elektrykom z odpowiednimi uprawnieniami. Bezpieczeństwo jest priorytetem – szczególnie podczas pracy przy rozdzielnicach, które nigdy nie powinny być otwierane pod napięciem.
Jakie są konsekwencje uszkodzenia różnicówki?
Uszkodzenia wyłącznika różnicowoprądowego mogą prowadzić do istotnych zagrożeń. RCD pełni ważną funkcję, chroniąc nas przed porażeniem prądem oraz zapałami pożarów. Gdy przestaje działać, zwiększa się ryzyko porażenia, co może prowadzić do poważnych obrażeń, a nawet śmierci.
Dodatkowo, brak reakcji na prąd upływu sprzyja przegrzewaniu się przewodów, co z kolei może doprowadzić do pożaru. Uszkodzona różnicówka staje się mniej skuteczna w wykrywaniu problemów w instalacji. Niewłaściwe sprawdzenie prądów upływu naraża sprzęty na uszkodzenia wywołane nadmiernym napięciem lub zwarciem, co może skutkować kosztownymi naprawami lub koniecznością wymiany urządzeń.
Dlatego tak istotne jest regularne monitorowanie stanu różnicówki. Ignorowanie oznak uszkodzeń grozi poważniejszym awariom całej instalacji elektrycznej, co stanowi poważne zagrożenie dla bezpieczeństwa domowników.
Odpowiednie zabezpieczenia oraz troska o kondycję instalacji to kluczowe aspekty, które mogą znacząco zredukować ryzyko związane z uszkodzeniem różnicówki.
