Jak działa wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy (RCD) odgrywa niezwykle istotną rolę w systemach elektrycznych, gwarantując bezpieczeństwo użytkowników. Jego działanie opiera się na ciągłym monitorowaniu przepływu prądu w obwodzie – zarówno tego, który wpływa, jak i tego, który wypływa. W standardowych warunkach te dwie wartości powinny być zgodne. Kiedy jednak część prądu ulatuje, na przykład w wyniku kontaktu z uszkodzonym sprzętem, RCD szybko to zauważa.
Jeśli różnica przekroczy 30 mA, automatycznie odłącza zasilanie, co znacząco zmniejsza ryzyko porażenia prądem. Szczególnie ważne jest to w pomieszczeniach narażonych na wilgoć, takich jak:
- łazienki,
- kuchnie.
RCD zapewnia użytkownikom dodatkową warstwę ochrony przed niebezpieczeństwami związanymi z prądem upływowym. W razie jakichkolwiek usterek w instalacji, ten mechanizm błyskawicznie reaguje, chroniąc zarówno osoby, jak i urządzenia przed potencjalnymi zagrożeniami. To właśnie ta funkcjonalność sprawia, że wyłącznik różnicowoprądowy stał się nieodłącznym elementem nowoczesnych instalacji elektrycznych oraz kluczowym wsparciem w codziennym zapewnieniu bezpieczeństwa.
Co to jest prąd upływu i jak wpływa na różnicówkę?
Prąd upływu to niewielki prąd, który niekontrolowanie przemieszcza się przez izolację urządzeń elektrycznych w kierunku ziemi lub innych ścieżek. Jego obecność to zjawisko, które niemal zawsze towarzyszy korzystaniu z instalacji elektrycznych. Każde włączenie sprzętu AGD generuje pewną ilość prądu upływu, a jego wartość rośnie wraz z:
- ilością podłączonych urządzeń,
- długością używanych przewodów,
- rodzajem zastosowanej izolacji.
Kiedy prąd upływu osiąga niebezpieczne poziomy, na przykład wskutek uszkodzenia izolacji lub zwiększonej wilgotności, wyłącznik różnicowoprądowy (RCD) natychmiast reaguje, odcinając zasilanie i chroniąc użytkowników przed porażeniem. W pomieszczeniach, gdzie wilgotność jest wyższa, jak np. w łazienkach czy kuchniach, ryzyko wystąpienia prądu upływu znacznie się zwiększa. Dlatego regularne kontrolowanie stanu izolacji oraz całej instalacji elektrycznej jest niezwykle istotne. Utrzymywanie prądu upływu na odpowiednim poziomie zapobiega nieprzewidzianym sytuacjom z działaniem RCD, co mogłoby prowadzić do nieprzyjemnych przerw w zasilaniu i zakłóceń w codziennym użytkowaniu sprzętów domowych.

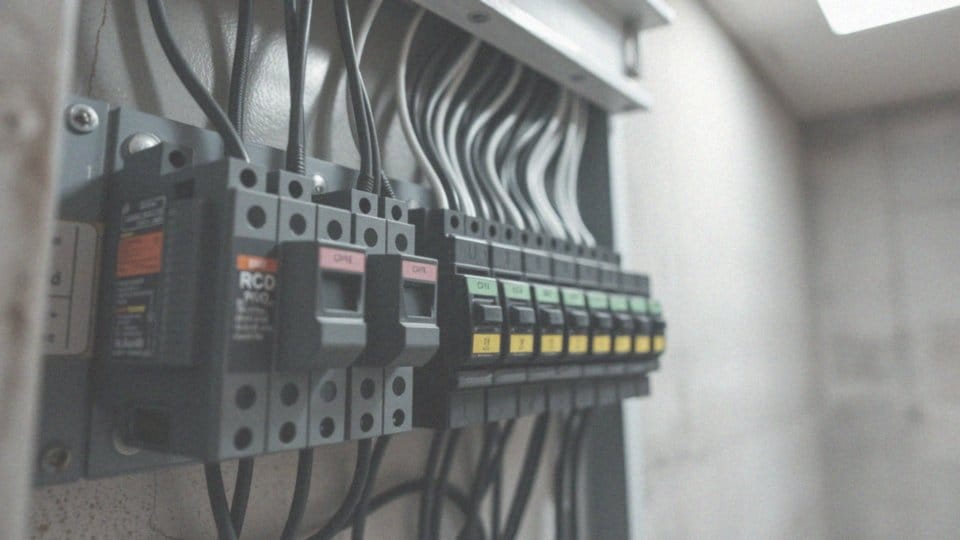

Jakie są różnice między wyłącznikami RCD wysokoczułymi, średnioczułymi i niskoczułymi?
Wyłączniki różnicowoprądowe (RCD) różnią się poziomem czułości, co odgrywa kluczową rolę w ich zastosowaniu. Te o wysokiej czułości, wynoszącej 10 mA, znajdują zastosowanie wszędzie tam, gdzie najważniejsza jest ochrona użytkowników przed porażeniem prądem, na przykład w:
- szpitalach,
- przedszkolach,
- innych miejscach, gdzie bezpieczeństwo jest absolutnym priorytetem.
Z kolei RCD o średniej czułości, z wartością 30 mA, są powszechnie stosowane w domach — oferują solidną ochronę przed prądem upływowym, a jednocześnie ograniczają ryzyko fałszywych alarmów. Z drugiej strony, RCD o niskiej czułości, takich jak 100 mA lub 300 mA, mają miejsce w przemyśle, gdzie głównym celem jest zabezpieczenie przed pożarem wywołanym wysokimi prądami upływu, a niekoniecznie ochrona przed porażeniem prądem.
Niewłaściwy dobór czułości RCD do konkretnego zastosowania może skutkować częstym wyłączaniem urządzenia, co bywa uciążliwe dla użytkowników. Dlatego tak istotne jest, aby wybór odpowiedniego typu RCD był dobrze przemyślany i dostosowany do specyfiki instalacji elektrycznej oraz wymagań dotyczących zabezpieczeń.
Jakie są przyczyny wybijania różnicówki?
Przyczyny występowania wybijania różnicówki mogą być różnorodne. Najczęściej jest to efektem prądu różnicowego, który pojawia się na skutek:
- uszkodzeń izolacji przewodów,
- awarii starszych, wadliwych urządzeń elektrycznych,
- wilgoci w instalacji,
- błędów montażowych,
- przepięć spowodowanych uderzeniem pioruna,
- prądów błądzących w złożonych instalacjach,
- zbyt dużego prądu upływu.
Na przykład zepsuta pralka w sytuacji awarii może stworzyć niebezpieczną sytuację przez ulatniający się prąd do ziemi. Wilgoć w instalacji odgrywa kluczową rolę, zwłaszcza w takich miejscach jak łazienki czy kuchnie, gdzie może osłabiać izolację i prowadzić do problemów z funkcjonowaniem RCD. Dodatkowo błędy montażowe, takie jak niewłaściwe połączenie przewodów PE (ochronnego) i N (neutralnego), mogą generować fałszywe alarmy, przez co różnicówka często się wyłącza. Aby zmniejszyć ryzyko wybijania różnicówki, kluczowe jest przeprowadzanie regularnej diagnostyki oraz przeglądów instalacji elektrycznej, co zapewnia bezpieczeństwo wszystkim użytkownikom.
Jakie urządzenia mogą powodować wybijanie różnicówki?
Wiele sprzętów, które możemy znaleźć w naszych domach, może powodować wybijanie różnicówki. Największe zagrożenie niosą urządzenia mające kontakt z wodą, takie jak:
- pralki,
- zmywarki,
- bojlery,
- podgrzewacze wody.
Warto również zwrócić uwagę na inne elektryczne sprzęty, jak:
- lodówki,
- piecyki,
- czajniki,
- które także mogą wpływać na ten problem.
Zdarzenia takie jak uszkodzenia sprzętu AGD lub nieszczelne przedłużacze mogą prowadzić do poważnych konsekwencji. W obliczu takich awarii, wyłączanie różnicówki staje się bardziej prawdopodobne, ponieważ uszkodzona izolacja może skutkować prądem upływowym. Przykładem jest zepsuta lampa, która może powodować wybijanie różnicówki w obwodzie oświetleniowym. Co więcej, błędy w instalacji elektrycznej, takie jak niewłaściwe połączenia, mogą również prowadzić do częstszego działania wyłącznika różnicowoprądowego. Dlatego tak ważne są regularne przeglądy stanu technicznego zarówno urządzeń, jak i instalacji elektrycznej. Dzięki temu możemy zminimalizować ryzyko pojawiania się problemów związanych z wybijaniem różnicówki.
Dlaczego wybija różnicówka?
Wybijanie wyłącznika różnicowoprądowego, potocznie znane jako „wybijanie różnicówki”, może mieć różne przyczyny. Kluczowym z nich jest sytuacja, gdy RCD wykrywa prąd różnicowy przekraczający zwykle 30 mA. Taki stan rzeczy sugeruje, że część energii elektrycznej nie wraca do obwodu. Może to być spowodowane:
- uszkodzoną izolacją,
- zwarciem,
- obecnością wilgoci,
- zwiększonym prądem upływu.
Wiele razy to właśnie awarie sprzętów, takich jak pralki i zmywarki, wywołują te problemy, zwłaszcza że są często narażone na kontakt z wodą i mogą emitować prąd upływu. Kolosalne znaczenie ma także poziom wilgoci w danej instalacji, co jest szczególnie widoczne w takich miejscach jak łazienki, gdzie izolacja może być osłabiona. Ważne jest również, jak została zrealizowana instalacja elektryczna. Wszelkie niewłaściwe połączenia przewodów mogą prowadzić do tego, że różnicówka będzie się wyłączać zbyt często.
Awaryjne sytuacje, takie jak zwarcia, prowadzą do powstawania prądów różnicowych, które RCD błyskawicznie wykrywa i eliminuje obrót energii, co zwiększa bezpieczeństwo użytkowników. Aby ograniczyć ryzyko wybijania różnicówki, warto regularnie kontrolować stan techniczny urządzeń oraz instalacji elektrycznej. Taka rutynowa praktyka w znaczący sposób przyczynia się do minimalizacji potencjalnych zagrożeń.
Jak sprawdzić co wybija różnicówkę?
Aby odkryć przyczynę wyłączania różnicówki, warto postępować zgodnie z kilkoma istotnymi etapami:
- odłączyć wszystkie urządzenia od obwodów gniazd oraz oświetlenia,
- podłączaj każde z urządzeń pojedynczo, aby sprawdzić, czy różnicówka znowu się zresetuje,
- przeprowadzić przegląd rozdzielnicy – przydatne może być wyłączanie poszczególnych obwodów elektrycznych,
- ocenić stan sprzętów elektronicznych oraz ich połączeń z instalacją,
- pamiętać, że przestarzałe lub wadliwe urządzenia mogą powodować nieprawidłowy przepływ prądu upływowego.
Jeżeli problem nie ustępuje po odłączeniu wszystkich urządzeń, może to sugerować uszkodzenia w samej instalacji elektrycznej, takie jak uszkodzone przewody czy błędy montażowe. Regularne przeglądy są kluczowe, aby uniknąć takich sytuacji, co z kolei zwiększa bezpieczeństwo korzystających z instalacji elektrycznej.

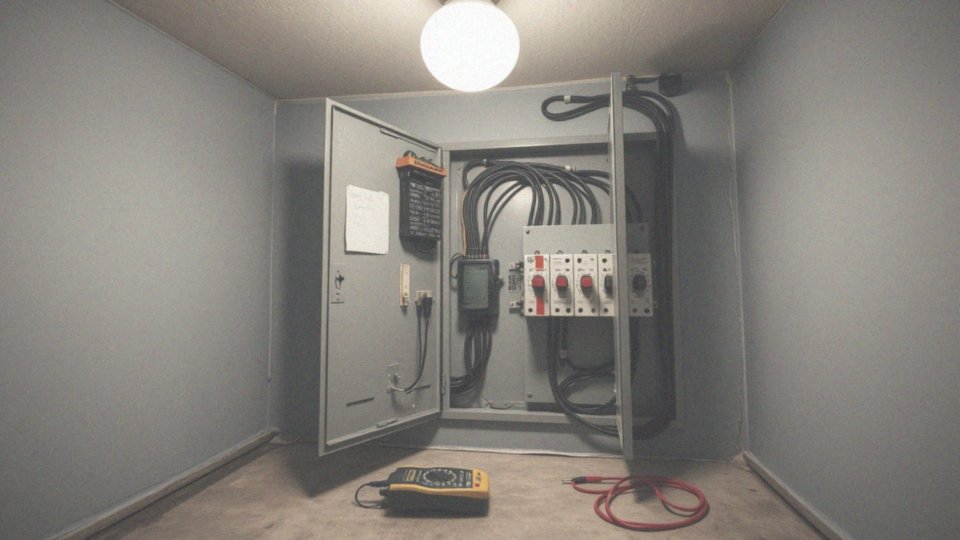

Jakie kroki podjąć w diagnostyce wybijania różnicówki?
Aby skutecznie zdiagnozować problemy z wybijaniem różnicówki, warto najpierw dokładnie przeanalizować całą instalację elektryczną oraz połączone urządzenia. Proces najlepiej zacząć od odłączenia wszystkich sprzętów od obwodu, co umożliwi ustalenie, czy zagadnienie leży w samej instalacji. Następnie sprawdź, czy różnicówka wciąż się wyłącza. Jeśli tak, może to wskazywać na uszkodzenia w instalacji elektrycznej lub problemy z izolacją przewodów.
Gdy po odłączeniu sprzętu różnicówka nie wyłącza się, warto włączać urządzenia pojedynczo. To znacznie ułatwia identyfikację ewentualnie uszkodzonego sprzętu. Szczególnie:
- pralki,
- zmywarki.
Często mogą być one źródłem problemów z prądem upływu, jeśli dojdzie do ich uszkodzenia lub złej izolacji. Nie można również zapominać o stanie przewodów. Jakiekolwiek uszkodzenia izolacji mogą negatywnie wpływać na działanie RCD. Dlatego regularne przeglądy i konserwacja instalacji elektrycznej powinny być priorytetem. Również eliminacja uszkodzeń przewodów neutralnych jest kluczowa, jeśli problem się utrzymuje. Takie działania znacząco zwiększają bezpieczeństwo i redukują ryzyko podobnych sytuacji w przyszłości.
Jak sprawdzić poprawność instalacji elektrycznej w kontekście różnicówki?
Aby właściwie ocenić instalację elektryczną pod kątem działających różnicówek, kluczowe są odpowiednie pomiary. Powinniśmy zmierzyć:
- rezystancję izolacji przewodów,
- impedancję pętli zwarcia.
To pozwoli zrozumieć stan systemu oraz zidentyfikować możliwe usterki. Niezwykle istotne jest także upewnienie się, że połączenia między przewodami PE (ochronnym) a N (neutralnym) są poprawne, bez żadnych niepożądanych kontaktów. Idealnie, wartość rezystancji izolacji powinna wynosić przynajmniej 1 MΩ, co oznacza, że izolacja jest w dobrym stanie. Z kolei impedancja pętli zwarcia powinna być jak najniższa, ponieważ niska wartość świadczy o solidnych połączeniach w instalacji.
Nie można zapominać o regularnych kontrolach stanu technicznego instalacji elektrycznej, które powinny być przeprowadzane przez wykwalifikowanego elektryka. Wczesne wykrywanie błędów wykonawczych może zapobiec poważnym awariom, co zwiększa bezpieczeństwo użytkowników. Monitorowanie tych parametrów gwarantuje nie tylko prawidłowe działanie różnicówek, ale także ich efektywność w codziennym użytkowaniu.
Co zrobić, gdy różnicówka wybija?
Kiedy różnicówka się wyłącza, kluczowe jest szybkie zlokalizowanie problemu. Na początek odłącz wszystkie urządzenia od zasilania; pomoże to ustalić, czy przyczyna wyłączania tkwi w którymś z nich.
Następnie podłączaj sprzęt pojedynczo, uważnie obserwując, czy różnicówka ponownie się wyłącza. Jeżeli sytuacja się powtarza, może to sugerować problemy w instalacji elektrycznej, takie jak:
- uszkodzenia przewodów,
- złe połączenia.
W takiej sytuacji niezbędne jest skonsultowanie się z wykwalifikowanym elektrykiem. Nie można lekceważyć częstego wyłączania różnicówki, ponieważ może to stwarzać zagrożenie dla bezpieczeństwa użytkowników. Regularne przeglądy i diagnostyka instalacji elektrycznej to nie tylko kwestia bezpieczeństwa, ale również efektywności w przyszłości.
Należy również odłączyć uszkodzony obwód oraz naprawić bądź wymienić wadliwe urządzenia, aby przywrócić prawidłowe funkcjonowanie całego systemu.

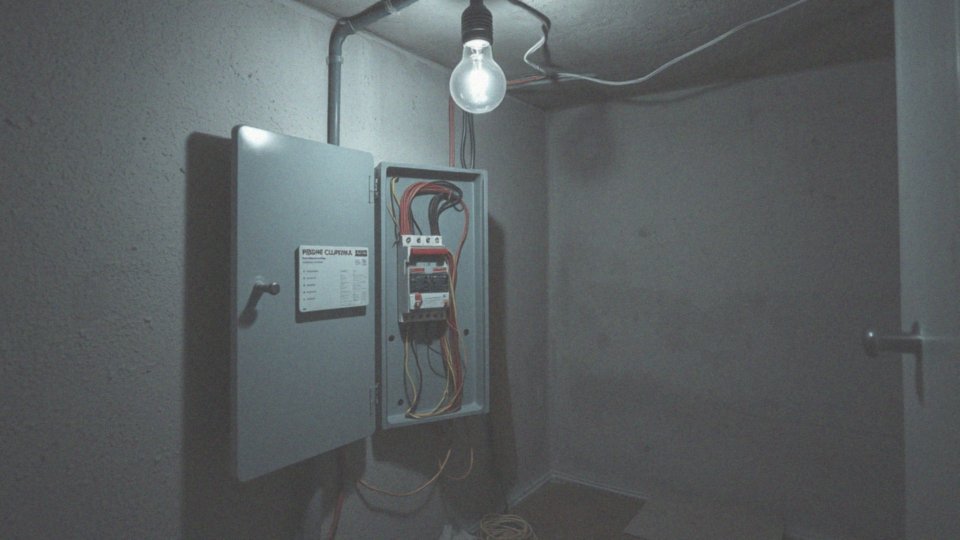

Kiedy należy skontaktować się z elektrykiem w przypadku wybijania różnicówki?
Są sytuacje, w których wezwanie elektryka przy wybijaniu różnicówki staje się kluczowe. Jeżeli problem występuje wielokrotnie i nie możemy zidentyfikować jego przyczyny, pomoc specjalisty staje się wręcz konieczna. Tego typu sytuacje mogą wskazywać na głębsze problemy z instalacją elektryczną, które wymagają dokładnej diagnostyki.
Dodatkowo, warto zasięgnąć porady elektryka, gdy mamy podejrzenie o uszkodzenia elementów instalacji, na przykład:
- przewodów,
- złączek.
Takie defekty mogą stwarzać poważne zagrożenie porażenia prądem. Jeśli częste wyłączanie różnicówki utrudnia nam codzienne korzystanie z domowych urządzeń, koniecznie warto rozważyć naprawę lub wymianę uszkodzonych sprzętów. Warto też pamiętać, że jeżeli nie czujemy się na siłach, aby ocenić czy naprawić instalację, lepiej skontaktować się z profesjonalistą. Pamiętajmy, że działania wykonywane bez odpowiednich umiejętności mogą prowadzić do niebezpiecznych sytuacji. Regularne przeglądy stanu instalacji są niezwykle istotne, ponieważ znacznie zwiększają bezpieczeństwo oraz niezawodność całego systemu elektrycznego.
Jakie są skutki uszkodzenia różnicówki?
Uszkodzona różnicówka nie tylko traci swoje zabezpieczenia, ale także zwiększa ryzyko porażenia prądem. Tego rodzaju awaria może prowadzić do poważnych konsekwencji, takich jak ciężkie obrażenia, a nawet śmierć. Szczególnie niebezpieczne są sytuacje, w których izolacja urządzeń elektrycznych jest naruszona.
W takich warunkach zagrożenie staje się znacznie wyższe, zwłaszcza w miejscach, gdzie występuje kontakt z wodą, ponieważ wilgoć osłabia zabezpieczenia, co skutkuje wyższym ryzykiem awarii. Dodatkowo, uszkodzona różnicówka może powodować niespodziewane wyłączenia prądu, co wpływa na komfort użytkowania urządzeń, a także na codzienne funkcjonowanie.
W miarę pojawiania się takich problemów frustracja użytkowników rośnie, a w skrajnych sytuacjach, częste wyłączenia mogą prowadzić do poważniejszych usterek w całej instalacji elektrycznej. W obliczu takich okoliczności, niezbędna jest pomoc specjalisty. Dlatego tak istotne staje się regularne sprawdzanie stanu różnicówek oraz całej instalacji elektrycznej.
Troska o ich prawidłowe działanie znacząco podnosi bezpieczeństwo i minimalizuje ryzyko awarii oraz tragedii. Każdy użytkownik powinien pamiętać, że bagatelizowanie problemu z uszkodzoną różnicówką może prowadzić do nieodwracalnych skutków.
